Wireframe

Общее #

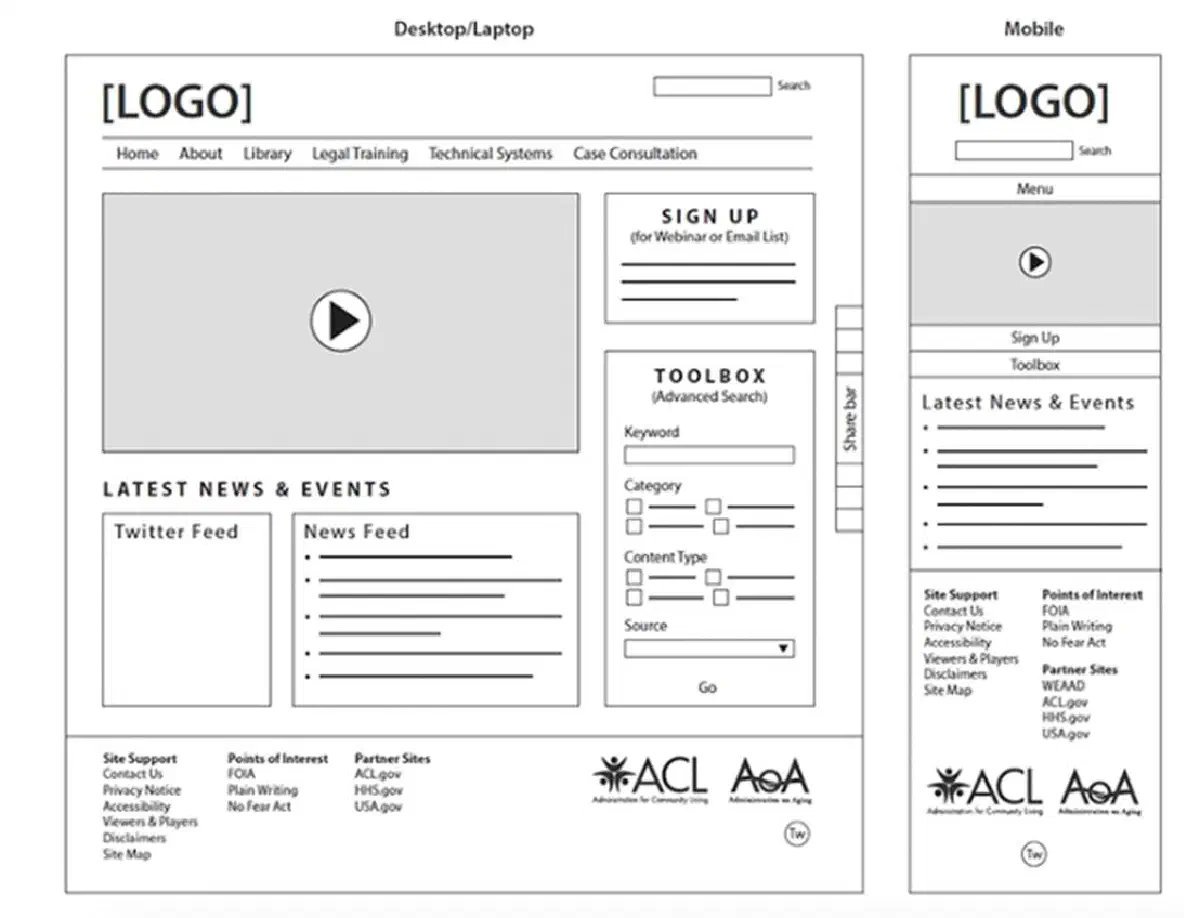

Вайрфрейм (Wireframe) - это простая схема или черновик, который отображает основные элементы пользовательского интерфейса в виде блоков, линий и текста, не задавая при этом деталей внешнего вида. Это низкоуровневый концептуальный дизайн, который позволяет отобразить функциональность и логику взаимодействия пользователя с продуктом, не отвлекаясь на детали дизайна и визуальный эффект.

Вайрфреймы используются на ранней стадии разработки, чтобы определить функциональность, структуру и компоновку элементов пользовательского интерфейса. Они помогают визуализировать основные элементы страницы, такие как меню, навигационные панели, формы ввода, кнопки и т.д. и определить их расположение на странице.

Преимущества использования вайрфреймов:

Простота. Вайрфреймы легко создавать и изменять. Они позволяют быстро отобразить концепцию продукта и убедиться, что все необходимые элементы интерфейса присутствуют.

Сосредоточенность на функциональности. Вайрфреймы позволяют сосредоточиться на функциональности и структуре продукта, а не на деталях дизайна. Это позволяет быстрее и эффективнее разрабатывать продукт.

Снижение затрат. Использование вайрфреймов позволяет снизить затраты на разработку продукта. Это связано с тем, что вайрфреймы могут помочь выявить и исправить проблемы дизайна и функциональности на ранней стадии разработки, что в свою очередь позволяет избежать лишних затрат на исправление ошибок на более поздних этапах.

Обратная связь. Вайрфреймы могут быть использованы для получения обратной связи от пользователей и команды разработчиков. Это позволяет быстро выявлять проблемы и улучшать продукт на ранних стадиях разработки.

В целом, вайрфреймы являются важным инструментом для определения функциональности и структуры продукта на ранней стадии разработки. Они помогают визуализировать основные элементы пользовательского интерфейса, определить и уточнить расположение элементов и структуру страницы, а также получить обратную связь от команды разработчиков и пользователей. Вайрфреймы могут использоваться для различных типов продуктов, включая веб-сайты, мобильные приложения, программное обеспечение и другие.

Существует несколько типов вайрфреймов:

Low-fidelity wireframes (вайрфреймы низкой детализации). Это базовые чертежи, которые отображают только основные элементы пользовательского интерфейса, такие как кнопки, текстовые поля, изображения и т.д. Они не содержат деталей дизайна и являются наиболее простым типом вайрфреймов.

Mid-fidelity wireframes (вайрфреймы средней детализации). Это вайрфреймы, которые содержат более детальную информацию о компонентах пользовательского интерфейса. Они могут содержать заголовки, подзаголовки, текстовый контент, условную цветовую схему и т.д. Этот тип вайрфреймов является более точным, чем вайрфреймы низкой детализации, но не содержит всех деталей дизайна.

High-fidelity wireframes (вайрфреймы высокой детализации). Это наиболее детальный тип вайрфреймов. Они содержат информацию о каждом элементе пользовательского интерфейса, включая цвет, текст, шрифты, изображения и т.д. Вайрфреймы высокой детализации создаются на более поздних этапах разработки, когда дизайн уже определен, и могут использоваться для более точного отображения того, как продукт будет выглядеть в конечном итоге.

Термин fidelity означает именно степень детализации, а не «качество»: low-fi вайрфрейм — это не плохой вайрфрейм, а сознательно грубый, быстрый набросок для обсуждения структуры.

Одним из инструментов для создания вайрфреймов является специальное программное обеспечение, такое как Figma, Sketch, Axure, Balsamiq, а также онлайн-доски Miro и FigJam. Эти инструменты позволяют быстро создавать и изменять вайрфреймы, а также обмениваться ими между членами команды разработчиков. (Adobe XD, некогда популярный инструмент, прекращен разработчиком в конце 2023 года и не рекомендуется для новых проектов.)

Как рисовать #

Wireframes (вайрфреймы) могут быть нарисованы вручную на бумаге или с использованием различных инструментов для рисования векторной графики. Однако, в настоящее время, в большинстве случаев, вайрфреймы создаются с использованием специального программного обеспечения для дизайна интерфейсов, такого как Figma, Sketch, Axure, Balsamiq и др.

Процесс создания вайрфреймов обычно начинается с определения основных требований и целей продукта. Затем дизайнеры создают первый черновой вариант вайрфрейма, который показывает общую структуру страницы, включая блоки с контентом, изображения, кнопки, навигационную панель и т.д.

Далее происходит детализация вайрфрейма, добавление дополнительных элементов и уточнение дизайна. В процессе создания вайрфрейма дизайнеры могут проводить лёгкое юзабилити-тестирование (например, пяти секундные тесты или клик-тесты на черновиках), чтобы выявить наиболее понятные варианты структуры, а также получать обратную связь от пользователей. Полноценное A/B-тестирование на этом этапе не применяется: оно требует готовых, работающих вариантов и реального трафика.

При создании вайрфрейма необходимо учитывать функциональные требования, пожелания клиентов и ограничения бюджета и времени. Кроме того, необходимо убедиться, что вайрфрейм соответствует корпоративному стилю и брендингу компании, а также удовлетворяет потребности пользователей и повышает удобство использования продукта.

Что изображается #

На вайрфрейме изображается общая структура и расположение элементов интерфейса, но без деталей дизайна. В частности, на вайрфрейме могут быть изображены:

• Структура и расположение блоков с контентом, таких как заголовки, тексты, изображения, видео и т.д.
• Размещение навигационной панели и ее элементов, таких как меню, ссылки, кнопки и т.д.
• Размещение форм для ввода данных, таких как поля для ввода текста, выпадающие списки, радио-кнопки, флажки и т.д.
• Размещение элементов управления, таких как кнопки “отправить”, “удалить”, “редактировать”, “сохранить” и т.д.
• Размещение элементов обратной связи, таких как формы для отправки сообщений, адреса электронной почты или номера телефона.
• Размещение блоков для отображения информации, таких как таблицы, графики, списки и т.д.
• Места под ключевые постоянные элементы интерфейса, такие как логотип и основные иконки (без проработки их итогового вида)

Вайрфрейм не содержит деталей дизайна, таких как текстуры, тени, эффекты перехода и т.д. Вместо этого, он представляет общую концепцию интерфейса и общее расположение элементов.

Когда использовать #

Вайрфреймы широко используются во время процесса разработки пользовательского интерфейса и дизайна веб-сайтов, мобильных приложений, программного обеспечения и других продуктов. Их использование имеет ряд преимуществ:

Помогают определить общую структуру продукта: Вайрфреймы позволяют быстро определить основные блоки, элементы и функциональные части продукта, а также их расположение на странице или экране.

Сокращают время и затраты на дизайн: С помощью вайрфреймов можно быстро создавать прототипы продукта и тестировать их с пользователем, что позволяет сократить время на дизайн и разработку и снизить затраты на проект.

Улучшают понимание требований клиента: Вайрфреймы помогают уточнить требования клиента и предоставить ему более точное представление о продукте, что улучшает коммуникацию и уменьшает возможные разногласия.

Облегчают согласование дизайна: Вайрфреймы позволяют согласовывать дизайн продукта с заказчиком и другими участниками команды проекта на ранних стадиях разработки, что снижает риски несоответствия дизайна требованиям клиента.

Улучшают пользовательский опыт: Вайрфреймы позволяют дизайнерам более точно оценить, как пользователи будут взаимодействовать с продуктом, и улучшить его пользовательский опыт.

Способствуют экономии времени и ресурсов: Создание вайрфреймов до начала дизайна позволяет избежать ошибок и неэффективных решений на ранних этапах разработки, что помогает сократить расходы на разработку и улучшить качество продукта.

Помогают увидеть взаимодействие элементов: Вайрфреймы позволяют увидеть, как различные элементы будут взаимодействовать друг с другом, что помогает предотвратить проблемы с функциональностью продукта и улучшить его пользовательский опыт.

Упрощают работу над продуктом: Вайрфреймы позволяют упростить работу над продуктом, поскольку они помогают дизайнерам и разработчикам лучше понимать, какие функциональные элементы необходимы, и оптимизировать процесс работы.

Позволяют сосредоточиться на основном: Вайрфреймы помогают сосредоточиться на основных элементах продукта и определить, что действительно необходимо для успешной разработки продукта.

Снижают риски неудач: Вайрфреймы позволяют снизить риски неудач в процессе разработки продукта, поскольку они помогают предотвратить ошибки и неэффективные решения на ранних этапах разработки.

В целом, использование вайрфреймов позволяет оптимизировать процесс разработки и создания продукта, снизить риски неудач и улучшить пользовательский опыт. Они являются неотъемлемой частью дизайна и разработки продукта, поэтому их использование важно для успешной реализации любого проекта.

Отличие от прототипа #

Вайрфреймы и прототипы - это два разных инструмента в процессе дизайна и разработки продукта. Они отличаются своими функциями и целями.

Вайрфрейм - это простой черно-белый или цветной макет, который представляет собой схематическое изображение основных элементов и функций продукта. Его цель - определить структуру и расположение элементов на странице, их иерархию и взаимодействие между собой. Вайрфрейм не имеет интерактивности и не содержит конкретного контента.

Прототип - это более детализированный макет, который имитирует работу продукта. Прототип содержит конкретный контент и интерактивные элементы, которые позволяют пользователю взаимодействовать с продуктом и проверить его функциональность. Прототип позволяет оценить пользовательский опыт и выявить потенциальные проблемы в работе продукта.

Основные отличия вайрфрейма от прототипа:

Цель: Вайрфрейм направлен на определение структуры и расположения элементов, а прототип на оценку работоспособности и пользовательского опыта.

Уровень детализации: Вайрфрейм более простой и не содержит интерактивности, а прототип более детализированный и содержит конкретный контент и интерактивные элементы.

Сроки и затраты: Вайрфрейм можно создать быстрее и дешевле, чем прототип, поскольку он менее детализирован и не требует такого количества времени и ресурсов.

В целом, вайрфрейм и прототип являются важными инструментами в процессе дизайна и разработки продукта. Вайрфрейм используется на ранних этапах разработки для определения структуры и расположения элементов, а прототип - на более поздних этапах, для оценки работоспособности и пользовательского опыта.

Между ними есть и промежуточное звено — мокап: статичная модель продукта уже с финальным оформлением, но без интерактивности. Подробнее об интерактивных моделях — в статье Прототип. Стоит также помнить, что структура и навигация, которые фиксирует вайрфрейм, определяются на этапе информационной архитектуры.

Wireframe, mockup и прототип: сравнение #

Типичная последовательность этапов: wireframe → mockup → прототип. На практике команды часто пропускают отдельные звенья или совмещают их — например, в Figma можно пройти весь путь в одном файле. Главное правило: чем менее детализован артефакт, тем дешевле обойдётся изменение, поэтому структурные решения стоит проверять как можно раньше.
